一、簡述
互聯網+在線電工電路實驗平臺，臺式結構，掛箱式實驗單元，支持“電工技術”、“數字電路”、“模擬電路”、“電路分析”等課程實驗；實驗平臺布局合理，安全保護設施完備，綜合性強，實驗?zāi)Ｊ叫路f，切合新工科理念；
實驗平臺基于互聯網、智能儀器及在線測控技術,支持線上線下混合實驗?zāi)Ｊ?，線下實驗時學生在實驗平臺本地用第三方儀器儀表進行實驗；線上實驗時學生能在客戶端瀏覽器上控制遠端實驗設備完成整個實驗操作，即在線實驗。混合實驗?zāi)Ｊ皆O(shè)備的采用可以改革傳統實驗教學方式，探索智能化實驗室解決方案，將傳統實驗方式（規定時間、規定地點、規定實驗項目）轉變?yōu)槿_放的實驗方式（任何時間、任何地點、自選項目），以達到突破傳統實驗方法與教學管理模式的目的。

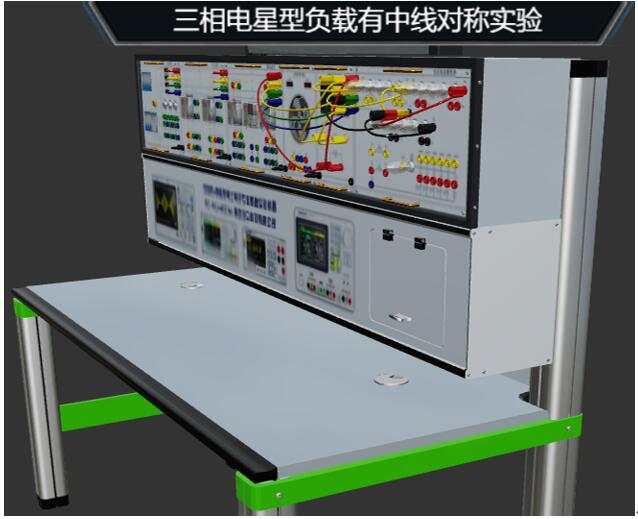

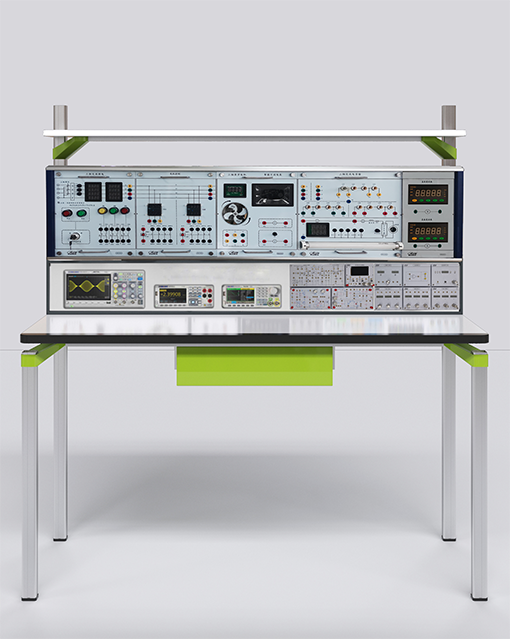

電工電路實驗臺（參考圖一）

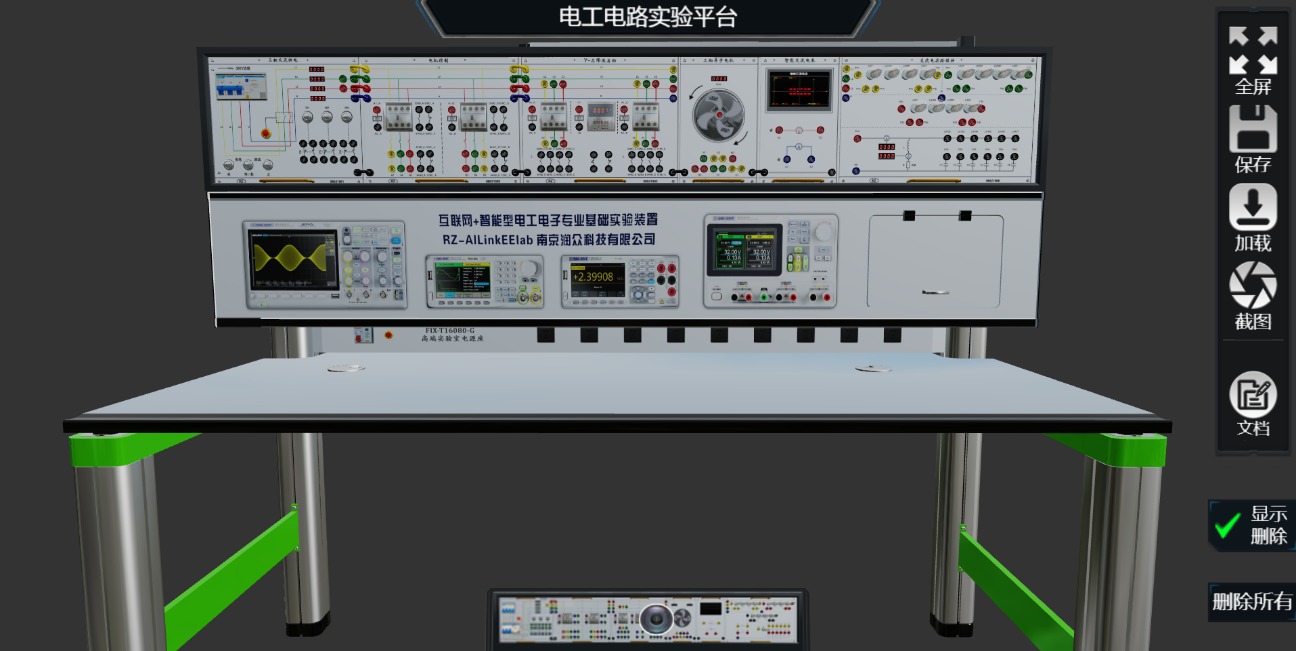

電工電路實驗平臺（線上實驗操作界面）

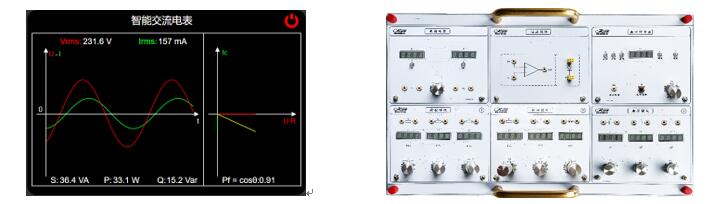

智能交流電表 電路分析線上線下混合實驗掛箱

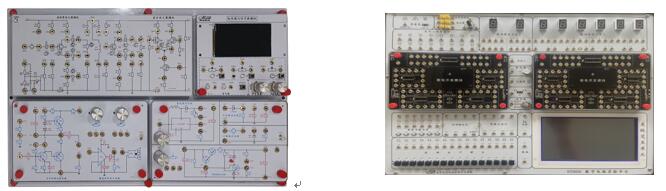

模擬電路線上線下混合實驗掛箱 數字電路線上線下混合實驗掛箱
二、實驗平臺技術指標
1、實驗平臺主要由儀器模塊箱、鋁型材實驗桌、實驗掛箱、多孔自由組合板、儀器儀表等組成；
2、實驗桌桌面為防火、防水、耐磨高密度板；
3、輸入電源：三相四線(或三相五線)380V±5% 50Hz，上限電流不超過16A。工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m?？偣β什恍∮?/span>500W。滿足國標的漏電保護要求,具有過載、過流、漏電保護措施。標配智能型線電流測控模塊，實時監測并顯示三條相線電流和零線電流，可供學生研究線電流相電流關系；可根據實驗內容隨時設置線電流門檻值，確保過流保護響應速度；
4、實驗平臺具備教育部創導的線上線下實驗功能，即學生既能在設備現場用傳統的方法做實驗，又能通過互聯網在客戶端瀏覽器上做實驗。
5、遠程控制單元：主要有主控模塊和掛箱控制模塊組成，采用分布式信號處理技術，通過總線將主控模塊和掛箱、智能儀表互聯互通，完成實驗電路控制和各種信號狀態采集反饋；
6、提供電工電路實驗平臺實驗的操作仿真軟件，仿真軟件基于BS架構，3D模型呈現。

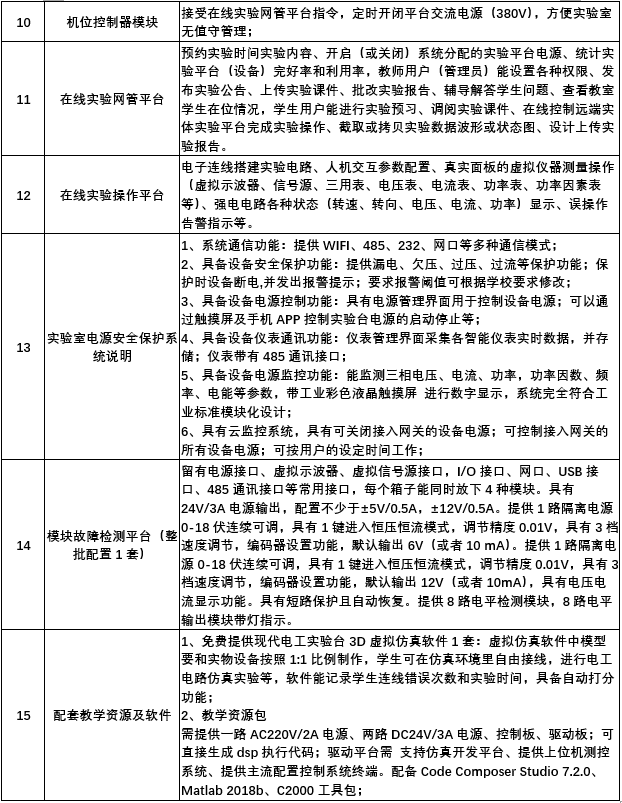

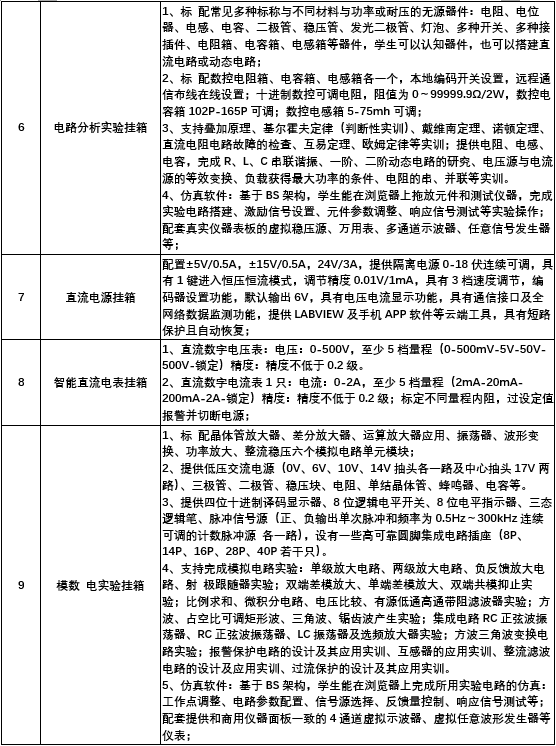

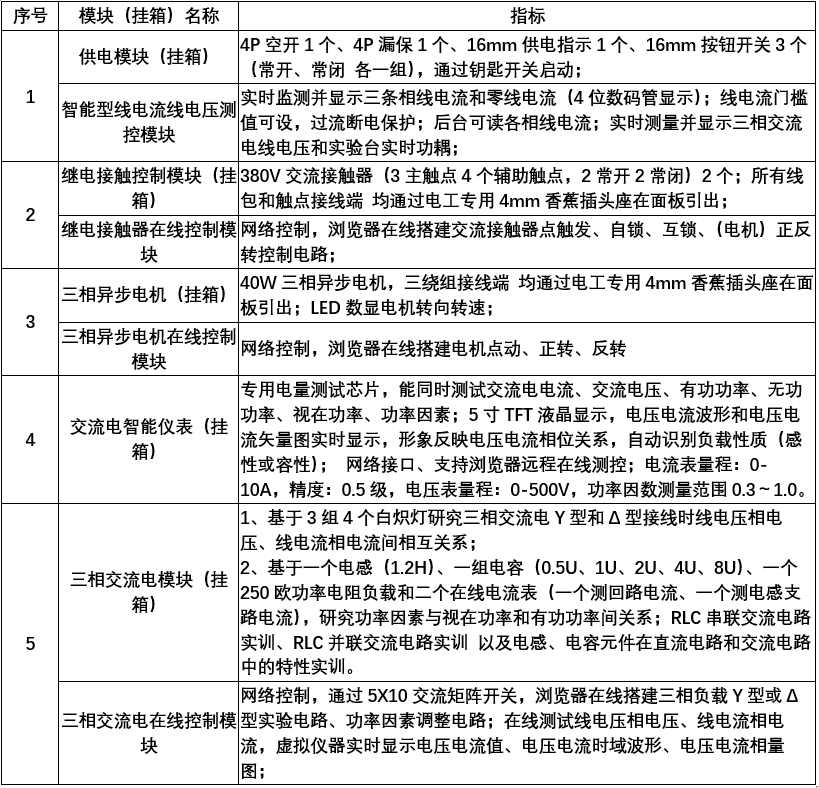

7、模塊配置
三、在線實驗操作界面
1、 電路分析仿真軟件

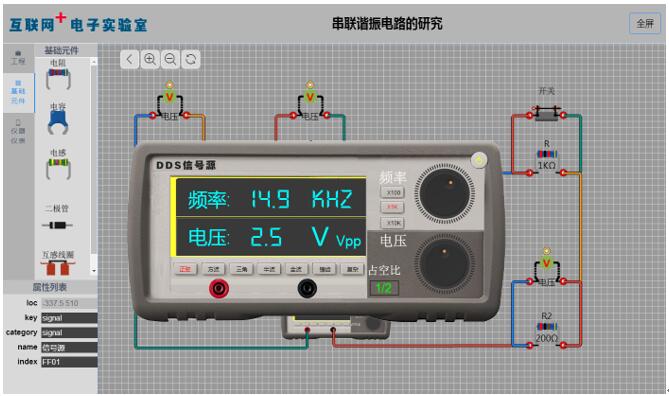

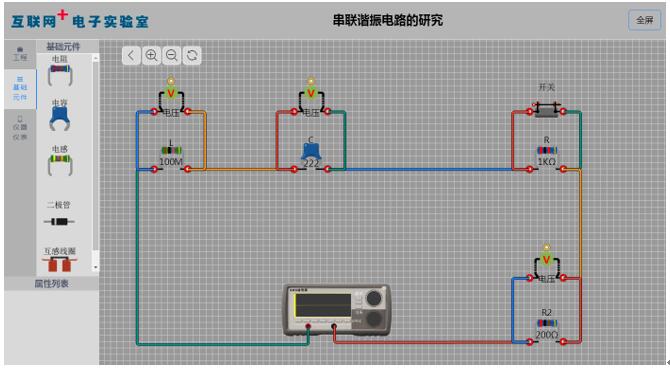

串聯諧振仿真實驗 電路搭建

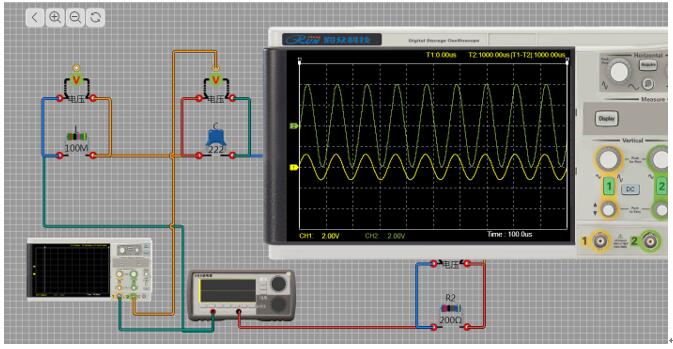

串聯諧振仿真實驗激勵信號與諧振時電容端信號測量

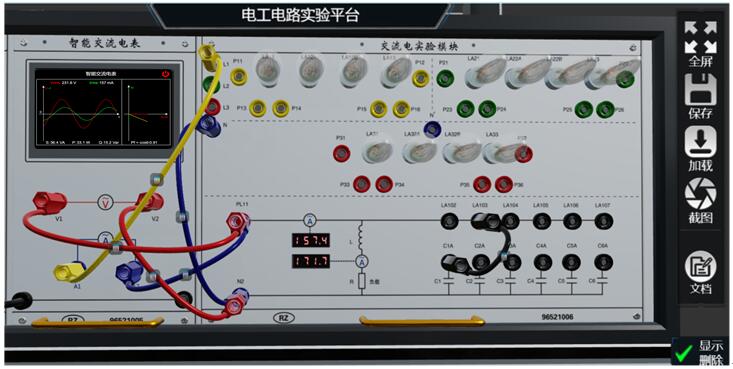

2、三相交流電在線實驗操作界面-功率因素調整實驗（3D界面）
3D效果連線（電路搭建）

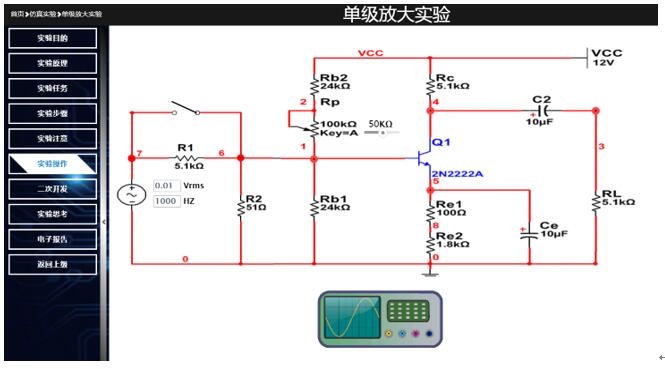

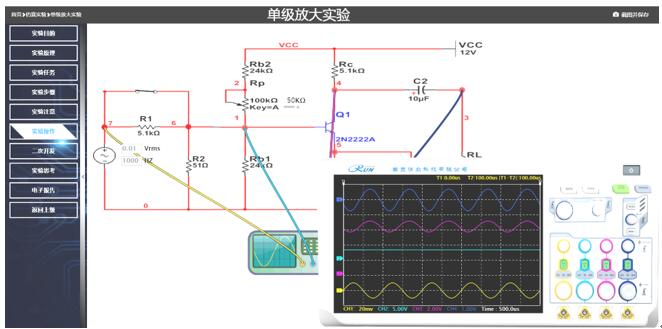

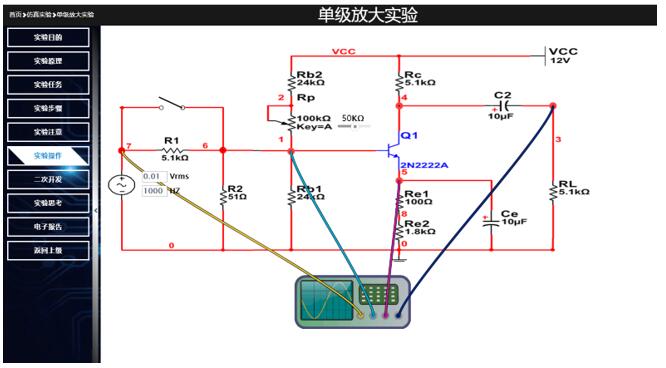

3、模擬電路仿真軟件

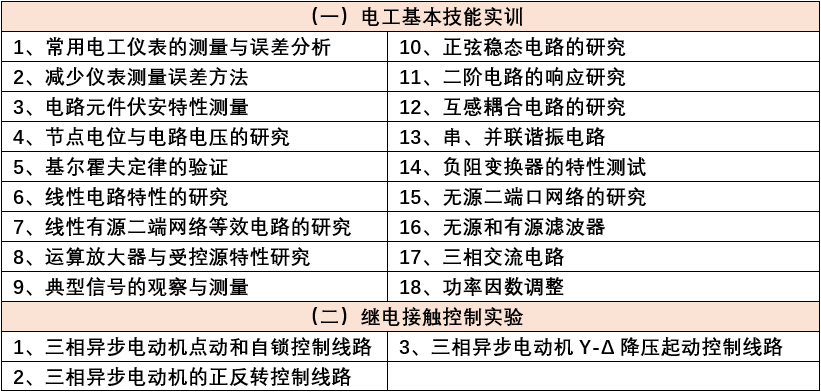

四、實驗內容

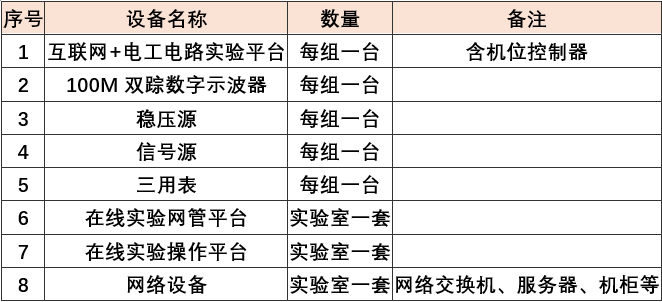

五、實驗室設備配置
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
