醫用模擬電路實驗箱 RZ9659Y
一、產品概述
實驗平臺采用主板加模塊結構，每個模塊薄膜保護，確保設備的可靠性和穩定性。薄膜上標有電路原理圖，便于學生理解電路組成及工作原理。各單元器件由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，培養學生的思維能力及動手能力。實驗平臺配套基于瀏覽器的仿真軟件。
實驗平臺標配模擬電路綜合儀表模塊，模塊內置4.3寸TFT彩色觸摸液晶，能產生DDS信號源、可編程直流電壓、可編程衰減信號，并能實現晶體管測試儀功能，性價比高。

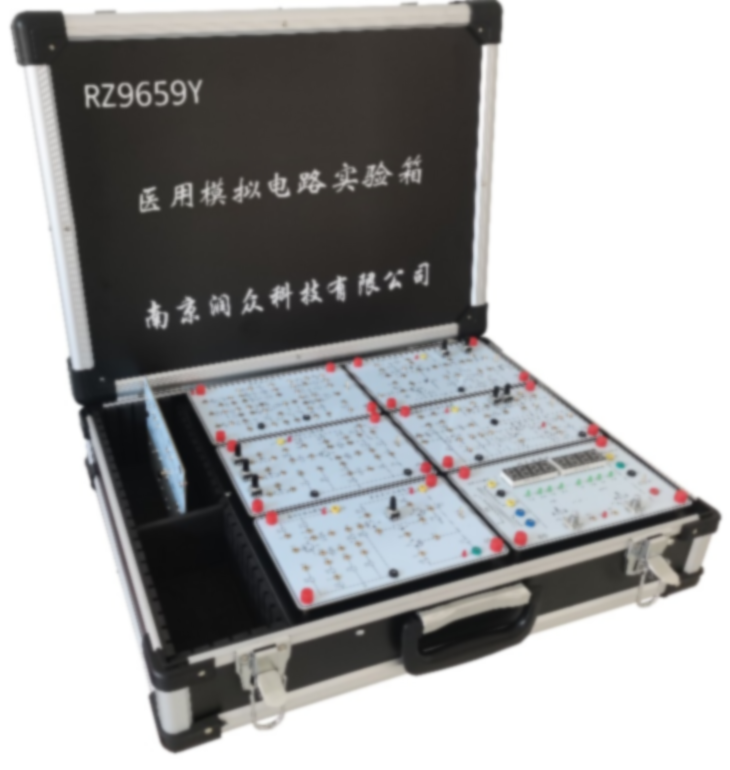

醫用模擬電路實驗箱（參考）
二、技術指標
1、信號源單元：DDS信號源、晶體管特性測試單元、采集單元；
2、可變電壓單元：兩路可編程直流電壓輸出、可編程衰減器；
3、顯示單元：模塊內置4.3寸TFT彩色液晶；雙路可編程電壓輸出值等；
4、 電源：單電源供電；雙電源供電；
5、 標配模塊（7個）：晶體管放大電路模塊、差分放大器模塊、運算放大器模塊、波形變換模塊、功放與穩壓源模塊、信號源、電壓變換與衰減模塊、開發模塊、具備標準放大模塊、濾波信號發生器模塊、運算電路模塊、整流電路模塊、跟隨器分壓電路。
6、 仿真軟件：基于BS架構，學生能在瀏覽器上完成所用實驗電路的仿真；配套提供和商用儀器面板一致的。
7、配套文檔：提供實驗手冊、操作手冊、配套教學書籍。
8、仿真軟件：基于BS架構，學生能在瀏覽器上完成所用實驗電路的仿真；配套提供和商用儀器面板一致的4通道虛擬示波器、虛擬任意波形發生器等儀表；

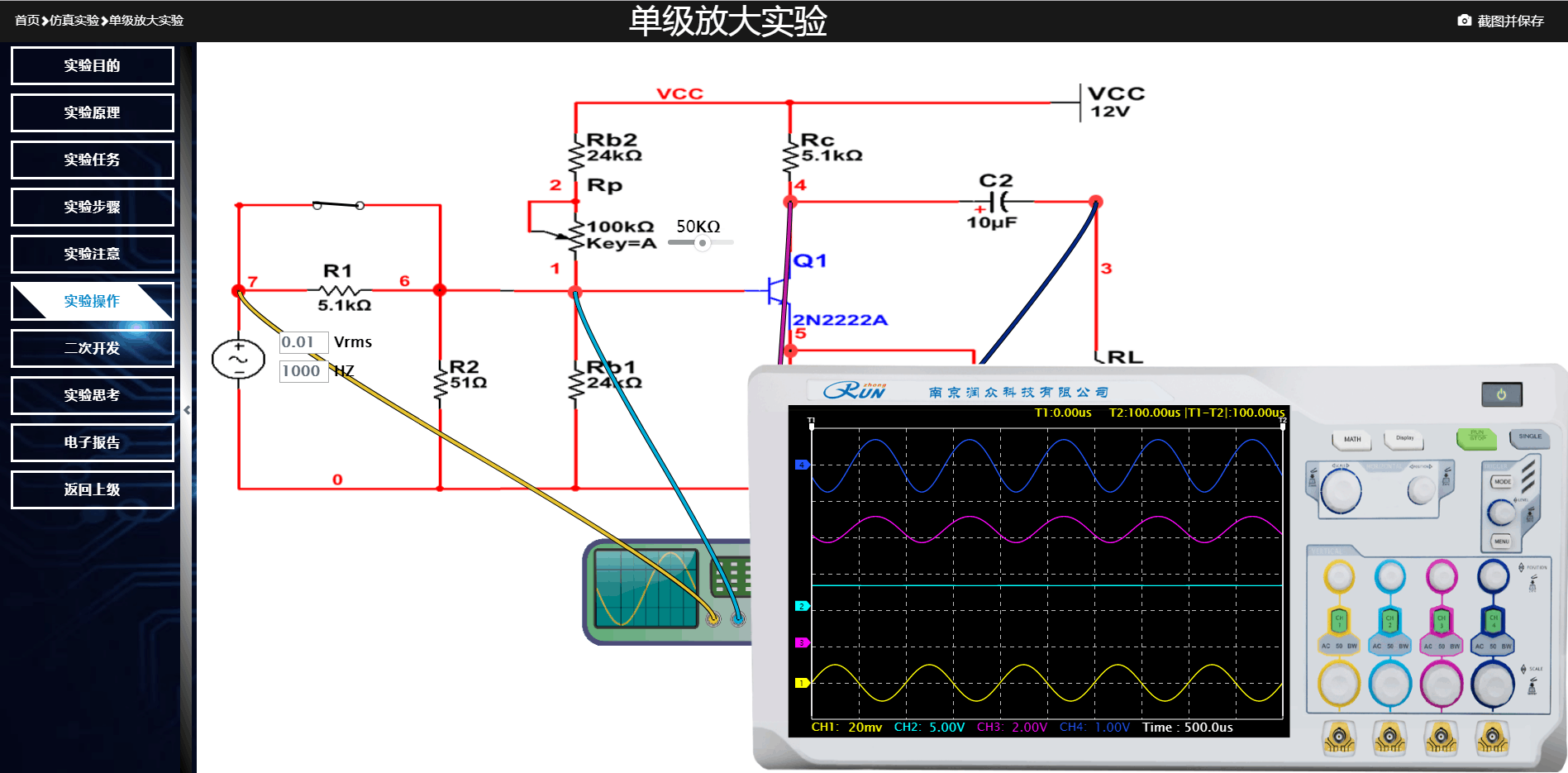

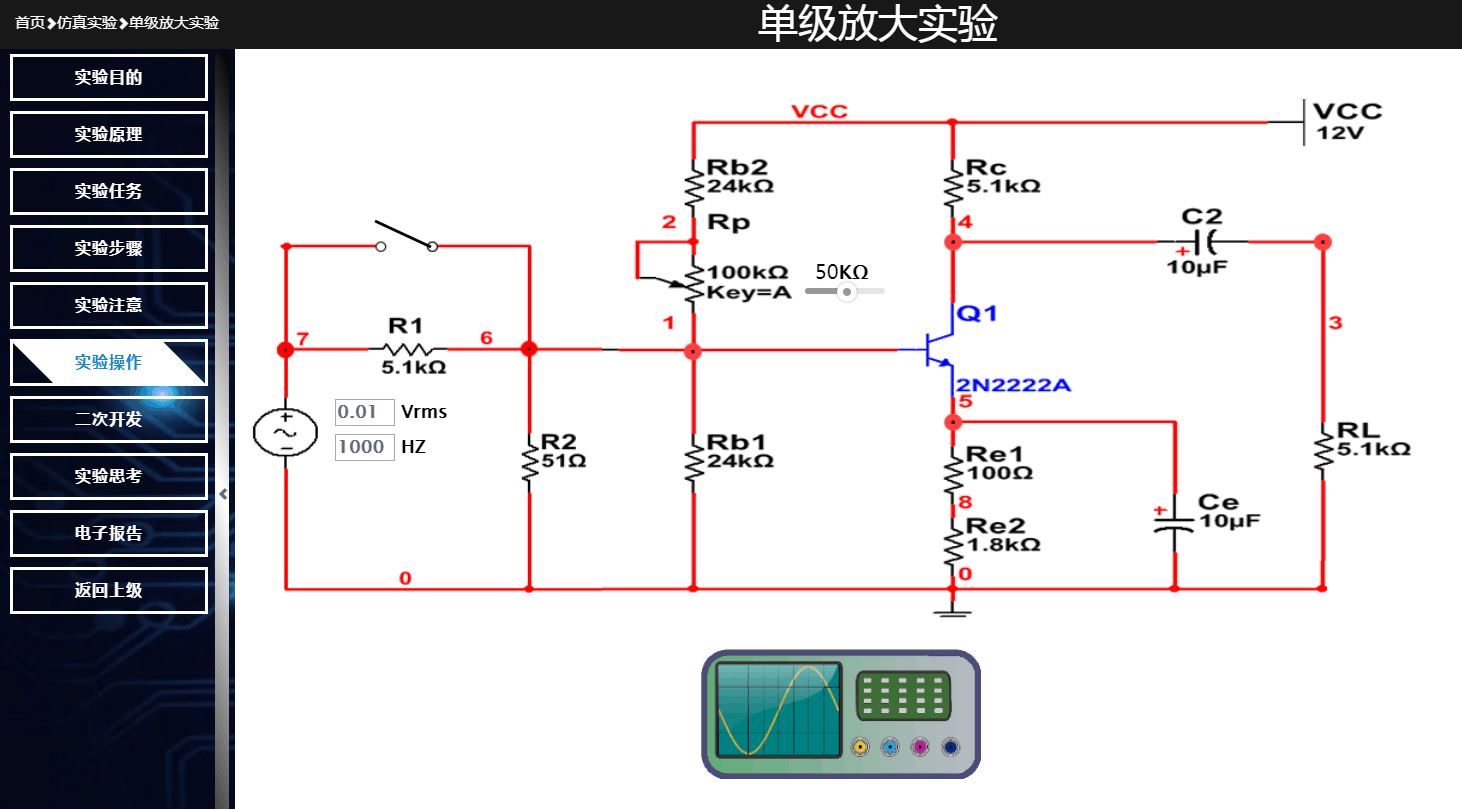

單級放大器界面（4通道示波器測量）

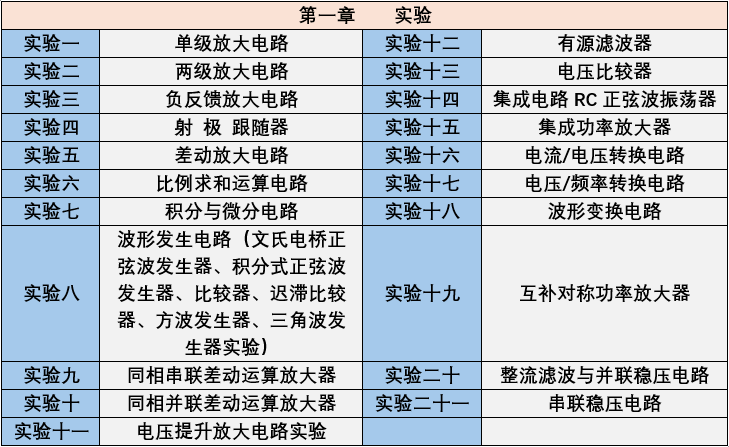

三、實驗目錄：

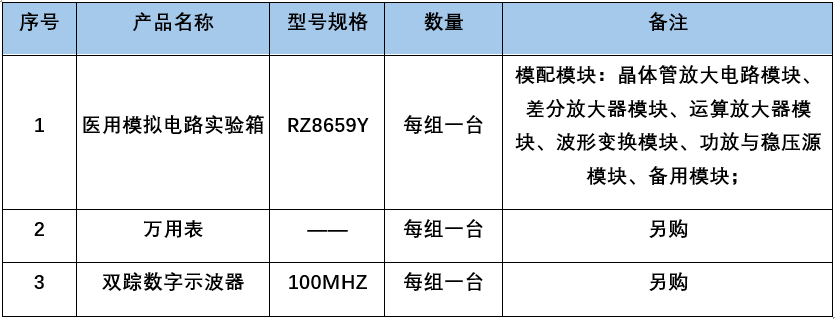

四、配套儀器：
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
