實驗平臺采用主板加模塊結構，主板內置數碼管、邏輯開關、鍵盤液晶、模數與數模轉換、各種通信接口、電機等，配套模塊有FPGA模塊、在線實驗測控模塊；
實驗平臺采用線上線下混合實驗模式理念設計，即學生既能在實驗平臺本地實驗，也能在客戶端瀏覽器在線搭建實驗電路、在線加載開發軟件、虛擬儀器在線測試算法結果；

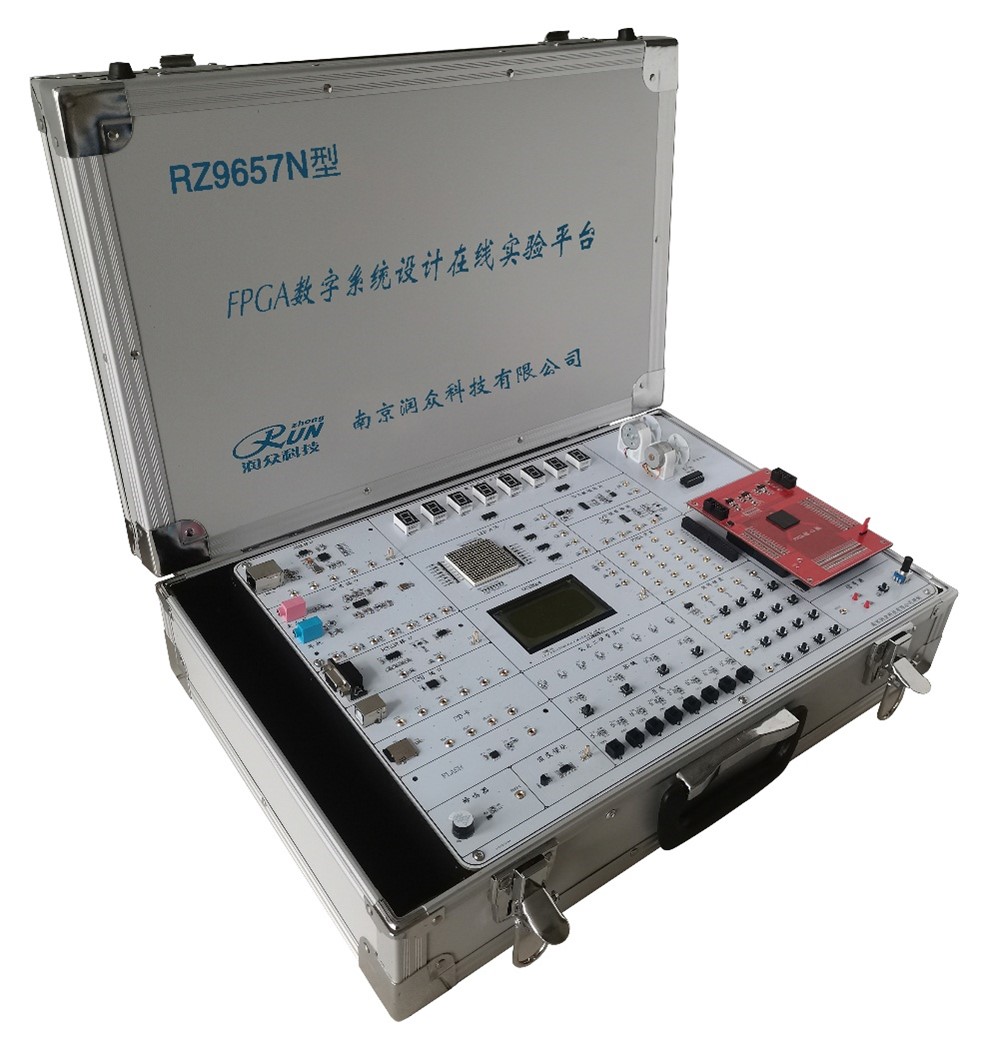

一、 產品圖片
二、主要特點
1、 FPGA模塊采用插拔式結構，便于維護；
2、可采用主機方式通過網線（或USB線）加載FPGA開發軟件（燒寫FLASH），不需斷電插JTAG線（不易損壞器件），確保設備穩定可靠性；
3、FPGA外設除必須的電源地線外，所有控制總線均懸空，學生需自行連線設計硬件；
4、FPGA模塊采用口袋板設計理念，USB供電；能通過主機實時反饋FPGA算法結果，不需示波器，便于學生隨時隨地開發；
5、實驗平臺提供擴展模塊接口，可定制行業專用模塊；
6、可選通信專用高速AD/DA，滿足學生開發現代通信技術各種算法軟件；
7、提供基于FPGA的數字通信中常用的同步（位、幀、載波）、復用解復用、數字調制解調算法例程；
8、借助遠程控制模塊、網管平臺等支持，學生能通過網絡在客戶端操控遠端實驗平臺，進行在線數字系統開發設計實驗；
9、 網絡攝像頭，用于監視實驗平臺執行器件動作、顯示內容等。
三、主要技術指標：
主要包含：FPGA模塊、在線實驗測控模塊、主板。
四、在線實驗網管平臺和在線實驗操作平臺
1、在線實驗網管平臺：
硬件資源管理：動態分配、建立硬件模塊與客戶端的數據鏈接，轉發控制命令和實驗數據；
實驗管理：教師實驗課件上傳、學生實驗權限設置（實驗時間、實驗內容）、實驗公告發布、實驗報告批改；學生實驗預習、實驗選課、成績查詢；
設備管理：建立實驗設備擋案，方便教師管理；
2、在線實驗操作平臺：
瀏覽器登錄在線實驗平臺、進行在線實驗（搭電路、調參測試）、內嵌虛擬儀器、數字系統設計二次開發軟件遠程加載與實驗效果測試、保存加載實驗電路并編寫報告上傳

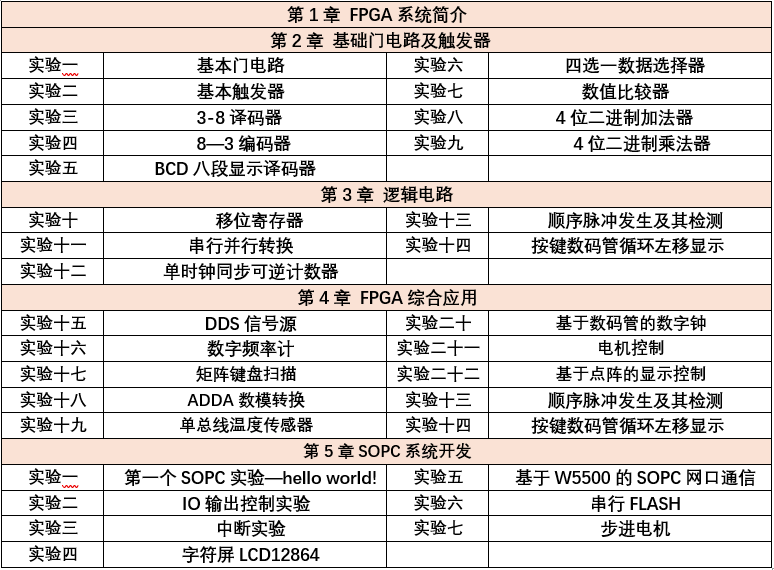

五、實驗類型

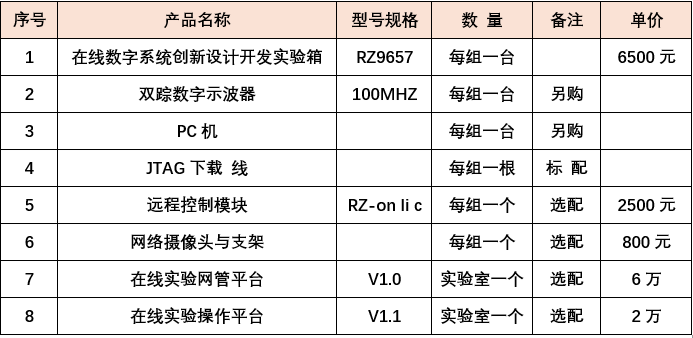

六、配套儀器
注：如需遠程在線實驗，選配設備要選

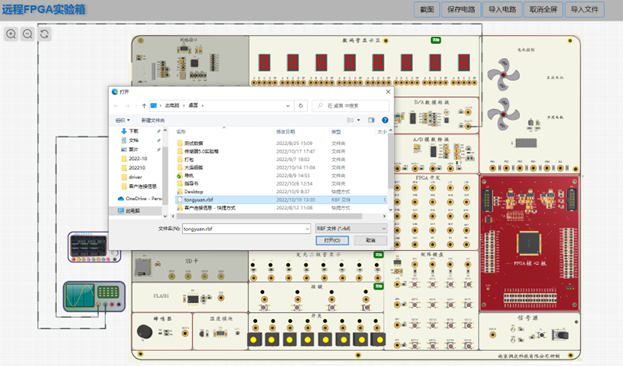

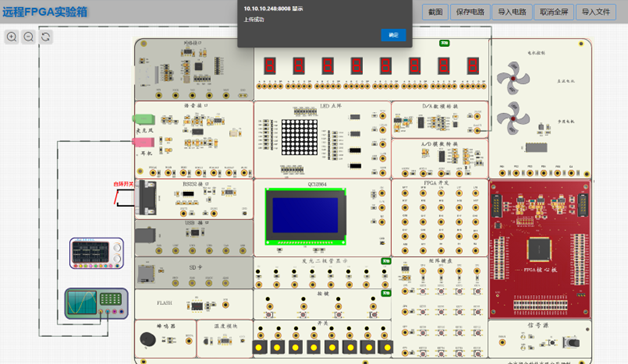

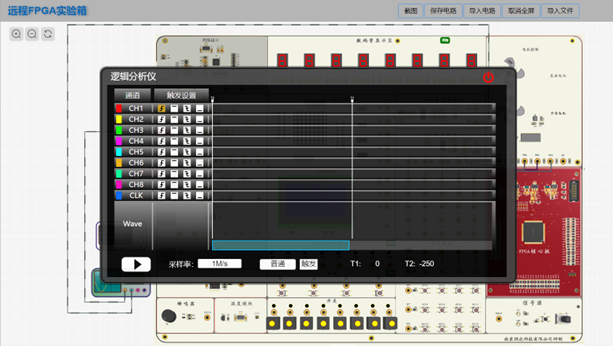

七、軟件界面
