軟件無線電RZ8692
一、產品特點
1、基于LABVIEW軟件、SOPC芯片和100M網口，能觀測研究通信系統任一節點時域頻域波形、相關點的眼圖星座圖、信道算法測試。
2、學生能參與通信系統全流程參數設計：信源編碼選擇、信道糾錯編譯碼流程展示與碼型選擇、成形濾波器和匹配濾波器設計與更新、調制解調方式、調制解調載波、定時跟蹤采用Gardner算法、載波跟蹤采用Costas環、增益控制支持MGC（手動增益）和AGC（自動增益）兩種方式、系統性能跟蹤、Labview上層可以觀察調制信號頻譜以及基帶波形、解調信號基帶波形、頻譜、眼圖、星座圖等；
3、系統全開放，能實現遠程開發加載、遠程實時波形觀測性能測試的閉環通信實訓系統；
4、學生可以在實驗箱端通過示波器進行實驗，也可通過網絡在遠端進行實時實驗；

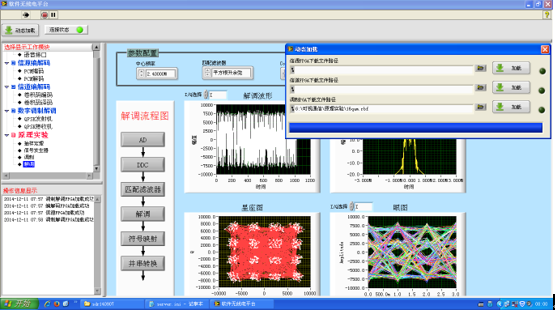

5、基于LABVIEW軟件顯示時域頻域波形：
● 軟件采集數據到本地進行后續信號處理，支持實信號、復信號（基帶IQ）存儲方式；
● 虛擬示波器(Labview)，時域波形展示，時間、幅度相關信息
● 眼圖、星座圖展示
● 虛擬頻譜儀（Labview）
FFT可加窗函數（矩形、三角、漢明、高斯、凱澤……）；
支持中頻全景，通過選擇分析帶寬提高頻率分辨率，支持PeakHold、平均等頻操作；
三維瀑布圖顯示：從時間、頻率、能量三維角度對頻帶信號進行監測。
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
